1、數碼相機樣機殼體的加工工藝性

  數碼相機全套殼體由前面板、后面板、鏡頭支架、液晶顯示器支架、上電池盒和下電池盒組成。圖1所示為數碼相機后面板的內、外表面。根據數碼相機殼體結構特征，數碼相機殼體屬于復雜薄壁類零件，所用材料較軟，受力后容易變形，剛度差，難夾持，屬難加工零件，而對小尺寸的型面，選用的刀具半徑也很小。

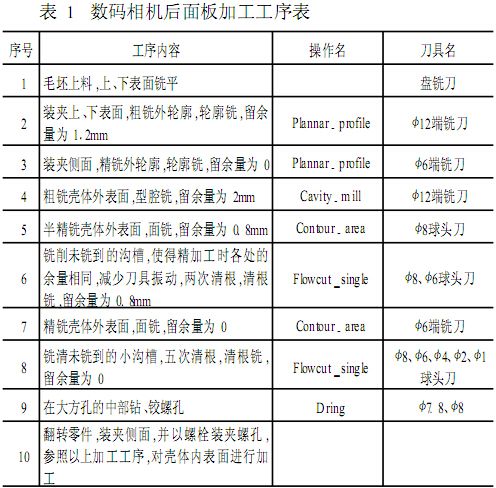

  本文以后面板為例說明數碼相機樣機殼體的加工過程。針對數碼相機殼體的工藝特點，本文選擇先銑削后面的外表面，并在工件的大方孔部位鉆螺孔，以作裝夾之用，然后翻轉，夾持兩個側面，并以螺栓裝夾螺孔，銑削后面板的內表面。數碼相機后面板加工工序如表1所示。



  2.2數碼相機樣機殼體的數控編程

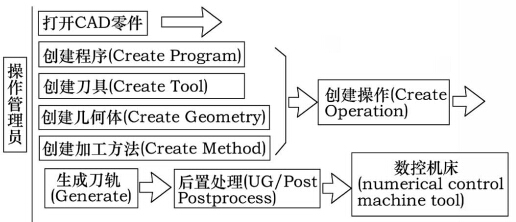

  UGIICAM數控編程一般過程為:首先，打開需要加工的零件，檢查零件表面的光順性，如果零件有通孔，就必須用實體或薄體對零件進行補孔，防止加工過程中出現“掉刀”現象切具沿孔徑突然往下沉，可能造成斷刀和銑壞工作臺的后果);其次，創建程序文件夾，以放置和編輯程序，創建加工所需的刀具，創建加工坐標系、加工零件、檢查幾何體(如夾具)和毛坯等幾何體，還有創建加工方法泡括設置加工余量，設置進刀、退刀和切削等速度);第三，選擇合適的加工操作，利用前面所創建的刀具，對零件進行加工，并生成刀具軌跡;最后，對加工程序進行后置處理，得到的NC程序可以輸入到加工設備中進行加工。UGIICAM數控編程一般過程如圖2所示。



  3、數碼相機樣機殼體的數控程序模擬仿真

  為減少在實際數控機床加工時對刀具的調整，保證生成的程序可靠性，應在UGII中的CAM程序中對刀具軌跡盡可能廣泛地做有效性檢查，以便對程序進行細節分析及觀察刀具的干涉情況。從刀具路徑顯示菜單中調用刀具庫相對應的車刀，在屏幕上模擬顯示刀具路徑，可檢測參數設置是否正確，如果點位程序顯示刀具模擬仿真不理想，則返回加工模塊對一些參數進行重新修改，直至生成的點位程序模擬仿真結果完全符合加工實際要求。仿真的過程對分析編制的程序正確性將提供非常大的幫助。

  對后面板進行加工仿真后發現，側壁被銑了一個缺口。因而需要找出程序出錯的工序，并對其加工參數進行修改，直到仿真的結果是基本正確的。

  4、制造與主模型設計相聯接

  在UGIICAM中，加工過程中的模型、加工工藝、優化和刀具管理上，都可與數碼相機的主模型設計相聯接，這樣能始終保持最高的生產效率，可一次性地得到加工路徑。數碼相機從設計到制造，均可采用參數化模型，下面介紹參數化的設計如何實現柔性制造。

  如果數碼相機編程全部完成，出于某方面的需要，對數碼相機的尺寸或各部件的位置進行某些修改，此時若從頭到尾重新編程，浪費時間，降低效率。由于數碼相機實現參數化設計，這不僅使得設計過程中可以方便地進行修改，也可以在編程完成之后方便地修改。此時，只需要對已修改部件的加工程序進行相應修改，然后把整個程序再生成，不需重新編寫整個程序，避免了重復工作。

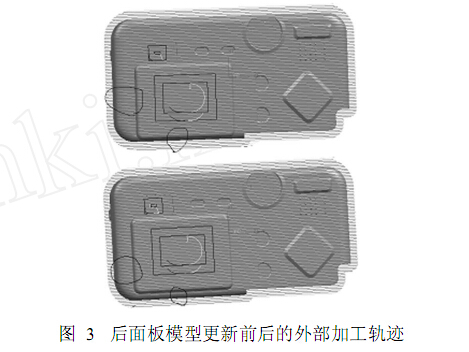

  模型初步定型即可進行加工編程。數碼相機詳細設計時，發現后面板的參數必須進行修改，以適應各部件的相互關系。圖3中上圖為數碼相機后面板初步設計時的模型，此時編制生成圖中的刀具軌跡，而到了詳細設計階段，為適應內部部件的裝配，發現后面板的結構參數必須調整，畫圓圈部分即為更改部分。此時，后面板的數模己經發生改變，由于UGIICAM能夠實現制造與主模型設計的聯接，因而只需將程序更新生成，就可得到更改后數模的加工程序。



  2.5數控程序后置處理的設定

  由于不同的數控機床的特性和控制器不同，因而對于特定的機床，往往需要自行開發出后置處理器。UGIICAM提供了UG/PostBuilding來創建后置處理器，后置處理器一般需要設置機床類型、軸的最大位移、字格式、圓周迭代參數、預備功能(G功能)、輔助功能(M功能)、刀具莊軸頭參數、主軸參數、進給速度參數和各種雜項默認值。筆者采用XK5032B數控立式升降臺銑床加工殼體，該機床采用FANCOi數控系統。在UG/PostBuilding創建了XK5032B后置處理器，并產生三個文件xk5032b.pui,pui,xk5032b.tcl和xk5032b.def,將這三個文件放置在C:\PiogranFilcs\IDS\UnigmphicsNX2.0\MACH\resDulce\postproces-sor,并修改文件tcmplatcpostdat(同上目錄)，插入如下一行并保存:

  xk5032b,S{UGIICAM_IOST一R}xk5032b.tcl,S{UGIICAM1_LOSTDR}xk5032b.def

  這樣就完成了后置處理器的創建，在主程序的UG/PostPostpiocess中可把XK5032B作為后置處理器，對己生成的加工軌跡進行后處理，得到的NC程序%如下。

  NOOIOG40G17G90G70

  N0020(為IG28Z0.0

  :0030TOOM06

  N0040G0G90X21.277Y70.033勸M03

  N0050G43ZI8.H00
